Le CESI électro-solaire est autonome et indépendant du système de chauffage.
En rénovation, le CESI électro-solaire peut remplacer un ballon électrique existant, pour apporter des économies avec un confort identique.

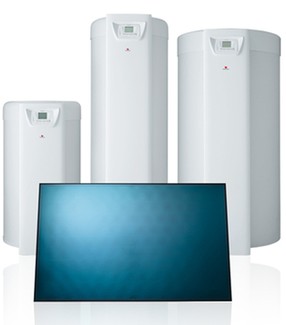

Notre chauffe-eau solaire HelioSet fonctionne suivant le principe de la vidange automatique est très simple à installer et à utiliser, et répond à tous vos besoins grâce à sa gamme complète.
La majeure partie des composants nécessaires à l’installation sont montées sur le ballon pour plus de simplicité.
HelioSet occupe la place d’un ballon électrique ou d’un ballon de production d’eau chaude sanitaire couplé à une chaudière.
Le ballon est livré avec la régulation, la pompe du circuit solaire et la soupape de sécurité du circuit montées de série. ..
Le nouveau capteur vertical SRDV 2.3 élargit notre offre de capteurs plans thermiques. Il permet de nouvelles configurations d’installations sur toiture, terrasse et en intégration. Nos capteurs HelioPLAN sont certifiés Solar Keymark.
Modèle | HelioSet 150 E | HelioSet 250 E - 250 E-c | HelioSet 350 EP - 350 EP-c |
---|---|---|---|
Type | CESI électro-solaire | CESI électro-solaire | CESI électro-solaire |
Usage | Eau chaude | Eau chaude | Eau chaude |
Caractéristiques Ballons | |||
Hauteur (mm) | 1086 | 1696 | 1596 |
Largeur (mm) | 608 | 608 | 814 |
Profondeur (mm) | 768 | 768 | 962 |
Capacité nominale (litres) | 150 | 252 | 394 |
Masse à vide (kg) | 105 | 129 | 207 |
Température max de l'eau dans le ballon (°C) | 75 | 75 | 75 |
Hauteur maximale entre ballon et capteur (m) | 8,5 | 8,5 | 12 |
Consommation d’entretien Qpr (kWh / 24 h) | 1,3 | 2,1 | 2,1 |
Constante de refroidissement Cr (Wh / jour.l.K) | 0,19 | 0,18 | 0,12 |
Caractéristiques hydrauliques | |||
Pression max du circuit d’eau (bar) | 10 | 10 | 10 |
Pression max du circuit solaire | Pression atmosphérique | Pression atmosphérique | Pression atmosphérique |
Echangeur solaire | |||
Surface d'échange (m2) | 1,3 | 1,3 | 1,6 |
Volume de fluide solaire (litres) | 8,5 | 8,5 | 12,5 |
Capacité de l'échangeur (litres) | 8,5 | 8,5 | 12,5 |
Perte de charge de l'échangeur (mbar) | 8,5 | 8,5 | 12,5 |
Température max du fluide solaire (°C) | 110 | 110 | 110 |
Appoint électrique (résistance stéatite) | |||
Volume chauffé en haut du ballon (litres) | 75 | 125 | 175 |
Puissance électrique (kW) | 1,8 | 2,7 | 3,6 |
Caractéristiques électriques | |||
Tension de fonctionnement (V / Hz) | 230 / 50 | 230 / 50 | 230 / 50 |
Puissance max absorbée (hors appoint électrique) (W) | 100 | 100 | 180 |
Indice de protection électrique | IP20 | IP21 | IP21 |
Classe électrique | I | I | I |
Caractéristiques Capteur SRD 2.3 Horizontal | |||
Nombre de capteurs conseillé | 1 | 1 ou 2 | 2 ou 3 |
Dimensions (hauteur / largeur / profondeur) (mm) | 1233 / 2033 / 80 | 1233 / 2033 / 80 | 1233 / 2033 / 80 |
Surface brute / surface d'ouverture (m²) | 2,51 / 2,35 | 2,51 / 2,35 | 2,51 / 2,35 |
Poids (kg) | 37 | 37 | 37 |
Rendement solaire - r0 (%) | 80,1 | 80,1 | 80,1 |
Coefficient de transmission thermique - k1 (W/(m²K)) | 3,76 | 3,76 | 3,76 |
Facteur de dissipation thermique - k2 (W/(m²K)) | 0,012 | 0,012 | 0,012 |
Contenance (litres) | 1,35 | 1,35 | 1,35 |
Température de stagnation (°C) | 170 | 170 | 170 |
Certification Solar Keymark n° | 011-7S404 F | 011-7S404 F | 011-7S404 F |
Caractéristiques Capteur SRDV 2.3 Vertical | |||
Nombre de capteurs conseillé | 1 | 1 ou 2 | 2 ou 3 |
Dimensions (hauteur / largeur / profondeur) (mm) | 2011 / 1233 / 80 | 2011 / 1233 / 80 | 2011 / 1233 / 80 |
Surface brute / surface d'ouverture (m²) | 2,51 / 2,35 | 2,51 / 2,35 | 2,51 / 2,35 |
Poids (kg) | 37,5 | 37,5 | 37,5 |
Rendement solaire - r0 (%) | 80,4 | 80,4 | 80,4 |
Coefficient de transmission thermique - k1 (W/(m²K)) | 2,64 | 2,64 | 2,64 |
Facteur de dissipation thermique - k2 (W/(m²K)) | 0,033 | 0,033 | 0,033 |
Contenance (litres) | 1,46 | 1,46 | 1,46 |
Température de stagnation (°C) | 210 | 210 | 210 |
Certification Solar Keymark n° | 011-7S404 F | 011-7S404 F | 011-7S404 F |
